Sistemas mecánicos

6 ejercicios
Neumática e hidráulica
Problema
2026 · Ordinaria · Suplente
1
Examen

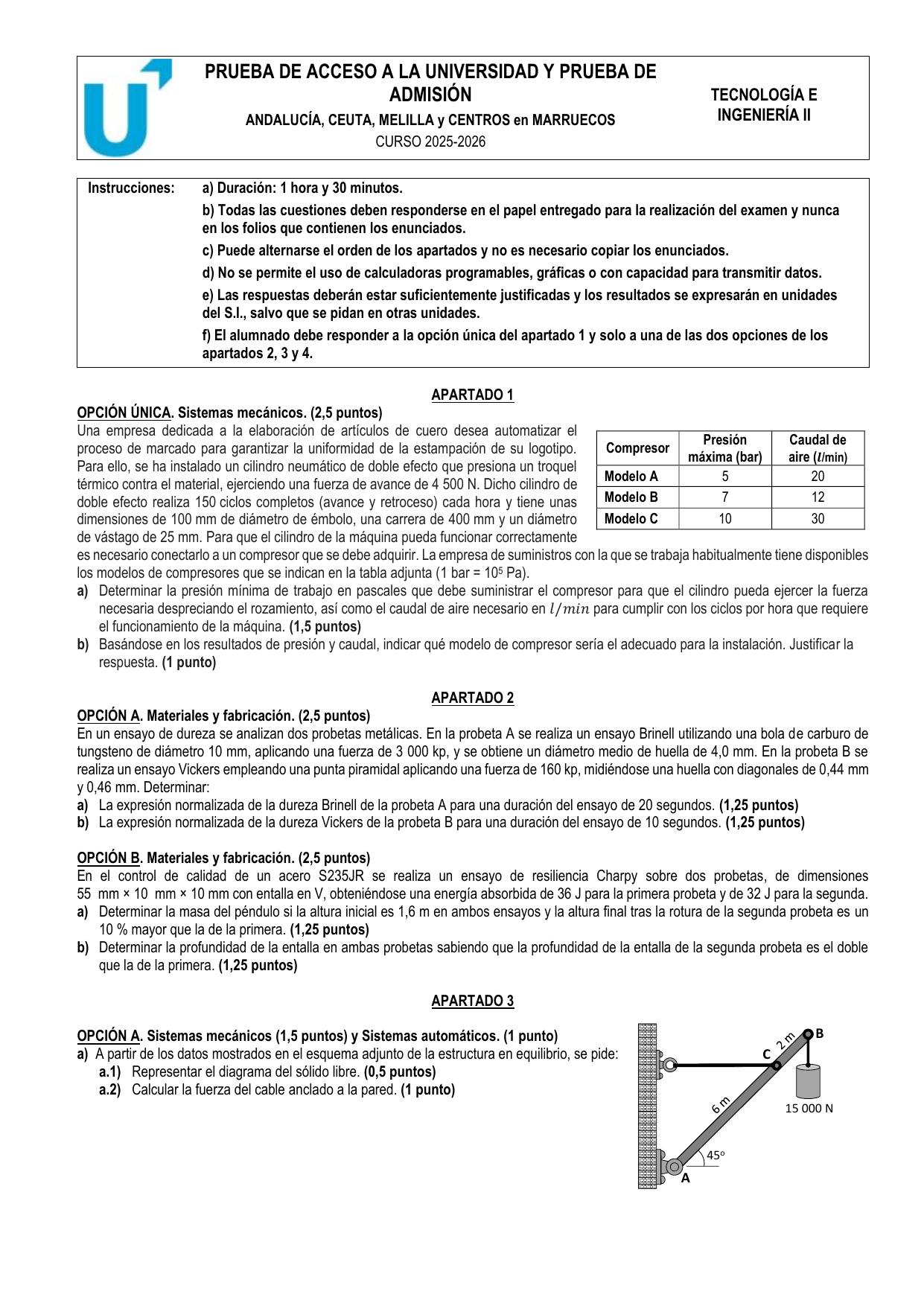

OPCIÓN ÚNICA. Sistemas mecánicos.

Una empresa dedicada a la elaboración de artículos de cuero desea automatizar el proceso de marcado para garantizar la uniformidad de la estampación de su logotipo. Para ello, se ha instalado un cilindro neumático de doble efecto que presiona un troquel térmico contra el material, ejerciendo una fuerza de avance de 4 500 N4\ 500 \text{ N}. Dicho cilindro de doble efecto realiza 150150 ciclos completos (avance y retroceso) cada hora y tiene unas dimensiones de 100 mm100 \text{ mm} de diámetro de émbolo, una carrera de 400 mm400 \text{ mm} y un diámetro de vástago de 25 mm25 \text{ mm}. Para que el cilindro de la máquina pueda funcionar correctamente es necesario conectarlo a un compresor que se debe adquirir. La empresa de suministros con la que se trabaja habitualmente tiene disponibles los modelos de compresores que se indican en la tabla adjunta (1 bar=105 Pa1 \text{ bar} = 10^5 \text{ Pa}).

Imagen del ejercicio
a) Determinar la presión mínima de trabajo en pascales que debe suministrar el compresor para que el cilindro pueda ejercer la fuerza necesaria despreciando el rozamiento, así como el caudal de aire necesario en l/minl/min para cumplir con los ciclos por hora que requiere el funcionamiento de la máquina.b) Basándose en los resultados de presión y caudal, indicar qué modelo de compresor sería el adecuado para la instalación. Justificar la respuesta.
Cilindro neumáticoFuerzaPresión+2
Estática y Sistemas automáticos
Problema
2026 · Ordinaria · Suplente
3A
Examen
OPCIÓN A. Sistemas mecánicos y Sistemas automáticos.
a) A partir de los datos mostrados en el esquema adjunto de la estructura en equilibrio, se pide:a.1) Representar el diagrama del sólido libre.a.2) Calcular la fuerza del cable anclado a la pared.
Imagen del ejercicio
b) Para regular la fuerza de un cilindro hidráulico se usa el sistema de control mostrado en la figura, donde FF^* es la fuerza de consigna, FF el valor real de dicha fuerza, G1G_1 y G2G_2 forman el controlador, G3G_3 es una válvula hidráulica, G4G_4 es el cilindro y G5G_5 un medidor de presión. Se pide:
Imagen del ejercicio
b.1) Determinar la función de transferencia del controlador.b.2) Obtener de forma desarrollada la relación F/FF / F^*.
Equilibrio estáticoDiagrama de sólido libreFuerza en cable+2
Estática y Sistemas automáticos
Problema
2026 · Ordinaria · Suplente
3B
Examen
OPCIÓN B. Sistemas mecánicos y Sistemas automáticos.
a) Se requiere analizar la viga presentada en la figura adjunta. Considerando los datos proporcionados, calcular:
Imagen del ejercicio
a.1) Las reacciones en ambos apoyos en condiciones de equilibrio estático.a.2) El momento flector en el punto medio de la viga.b) El diagrama de bloques mostrado corresponde al control de temperatura de un invernadero. El transductor G1G_1 convierte la temperatura deseada TT^*, introducida mediante un teclado, en la tensión V1V_1. El comparador resta a V1V_1 la tensión V2V_2 procedente de un sensor de temperatura instalado en el interior del invernadero, y la diferencia V3V_3, se amplifica en G2G_2 y se aplica al calefactor G3G_3 que interviene directamente sobre la temperatura. En régimen permanente G1=gananciaG1 V/CG_1 = {{ganancia_G1}} \text{ V}/^\circ\text{C}, G2=gananciaG2 V/VG_2 = {{ganancia_G2}} \text{ V}/\text{V} y G3=gananciaG3C/VG_3 = {{ganancia_G3}} ^\circ\text{C}/\text{V}. Se pide:
Imagen del ejercicio
b.1) La relación T/TT/T^*.b.2) ¿Qué valor debe tomar HH para que el error de temperatura sea cero, es decir, TT=0T^*-T = 0?
Viga en equilibrioReacciones en apoyosMomento flector+3
Motores de combustión interna
Problema
2026 · Ordinaria · Titular
1
Examen

Una conocida marca de motocicletas está desarrollando un modelo con motor Otto bicilíndrico de 4 válvulas por cilindro. Se obtiene una potencia máxima de 50 kW a 8 000 rpm y un par máximo de 64 Nm a 6 700 rpm. El diámetro de los pistones es 83 mm y su carrera 60 mm. La relación de compresión del motor es 10,8:1.Para obtener el consumo del vehículo, se sitúa en un banco de pruebas y se pone a funcionar durante una hora en el régimen del par máximo, obteniéndose un consumo de 14,3 litros de combustible. El poder calorífico de la gasolina utilizada es 41 500 kJ / kg y su densidad 0,75 kg / dm³.

a) Calcular la cilindrada del motor y el volumen de la cámara de combustión.b) La eficiencia del motor durante la prueba que se realiza para obtener el consumo.
Motores OttoRendimientoCilindrada+1
Mecánica de fluidos
Problema
2026 · Ordinaria · Titular
3A.a
Examen

La instalación de agua de un edificio alimenta un equipo de limpieza situado en una planta superior. El agua circula por una tubería principal de {{diametro_tbaja}} mm de diámetro situada en la planta baja. Desde ahí, el agua asciende {{altura_ascenso}} m hasta un tramo final más estrecho, con un diámetro de {{diametro_tsuperior}} mm, en la planta superior justo antes de entrar en el equipo. En la planta superior se mide una velocidad media del agua de {{velocidad_superior}} m/s y una presión manométrica de {{presion_superior}} MPa. Se considera agua con densidad {{densidad_agua}} kg/m³ y aceleración de la gravedad {{gravedad}} m/s². Se desprecia cualquier tipo de pérdida de energía. Se pide:

a.1) Calcular la velocidad del agua en la tubería de la planta baja y el caudal que circula por la instalación, expresado en l/minl/min.a.2) Calcular la presión manométrica en la planta baja, expresada en MPa.
HidráulicaEcuación de continuidadEcuación de Bernoulli+1
Neumática
Problema
2026 · Ordinaria · Titular
3B.a
Examen

En una planta de envasado de aceite de oliva se utiliza un cilindro neumático de doble efecto para empujar lateralmente las cajas ya llenas hacia una cinta transportadora. El cilindro trabaja conectado a una red de aire comprimido que suministra una presión de {{presion_red}} MPa y realiza una carrera de {{carrera_cilindro}} cm. El diámetro del émbolo del cilindro es de {{diametro_embolo}} mm, mientras que el diámetro del vástago es un tercio del diámetro del émbolo. Debido a los rozamientos internos, se estima que la fuerza de rozamiento es el {{porcentaje_rozamiento}}% de la fuerza teórica que origina el movimiento. El sistema funciona de manera cíclica, realizando {{num_ciclos}} ciclos en un minuto. Se pide:

a.1) Calcular la fuerza real que ejerce el cilindro tanto en la carrera de avance como en la de retroceso.a.2) Calcular el caudal de aire comprimido, medido a la presión de trabajo y expresado en l/minl/min, que consume el cilindro durante su funcionamiento.
Cilindro neumáticoFuerza neumáticaCaudal de aire comprimido
